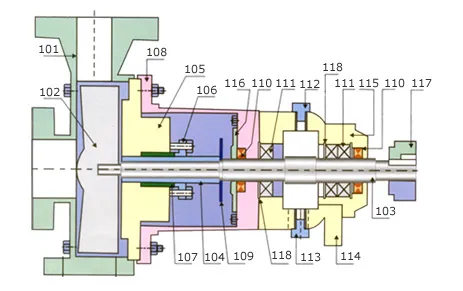

Cross Section Drawing of Polypropylene Horizontal Centrifugal Pump

Polypropylene Horizontal Centrifugal Pump

SR. NAME OF PARTS MATERIAL QTY. REMARK
118 CRICLIP MILD STEEL 03 ------
117 LOVE JOY-COUPLING CAST IRON 01 With key
116 BEARING COVER PP 01 -----
115 BEARING HOUSING CAST IRON 01 -----
114 OIL CHAMBER CAST IRON 01 -----
113 DRAIN PLUG MILD STEEL 01 -----
112 OIL FILLING PLUG MILD STEEL 01 -----
111 BEARING STD 03 SKF
110 OIL SEAL NEOPRENE 02 -----
109 SPLASH GUARD RUBBER 01 -----
108 BRACKET PP/HDPE 01 -----
107 GLAND PACKING PTFE 06 -----
107 MECHANICAL SEAL GFT V/S CREAMIC 01 -----
106 GLAND PUSHER SS 316 01 -----
105 STUFFING BOX UHMWPE 01 -----
104 SLEEVE ALLOY 20 01 Ceramic Coated
103 SHAFT SS 316 01 ------
102 IMPELLER UHMWPE 01 ------
101 CASING PP/HDPE 01 -----
